"EvoControl" vėdinimas - priešpriešinis srautas

Laidai tarp įrenginio ir ekrano yra visiškai sumontuoti.

Laidų pluoštą galima pakeisti savo 4 laidininkų jungtimi, ne daugiau kaip 50 metrų, minimalus laidininko plotas 0,25 mm2 (rekomenduojama laimėti poromis).

Elektros energijos tiekimo grafiką rasite čia.

Ekrano surinkimas

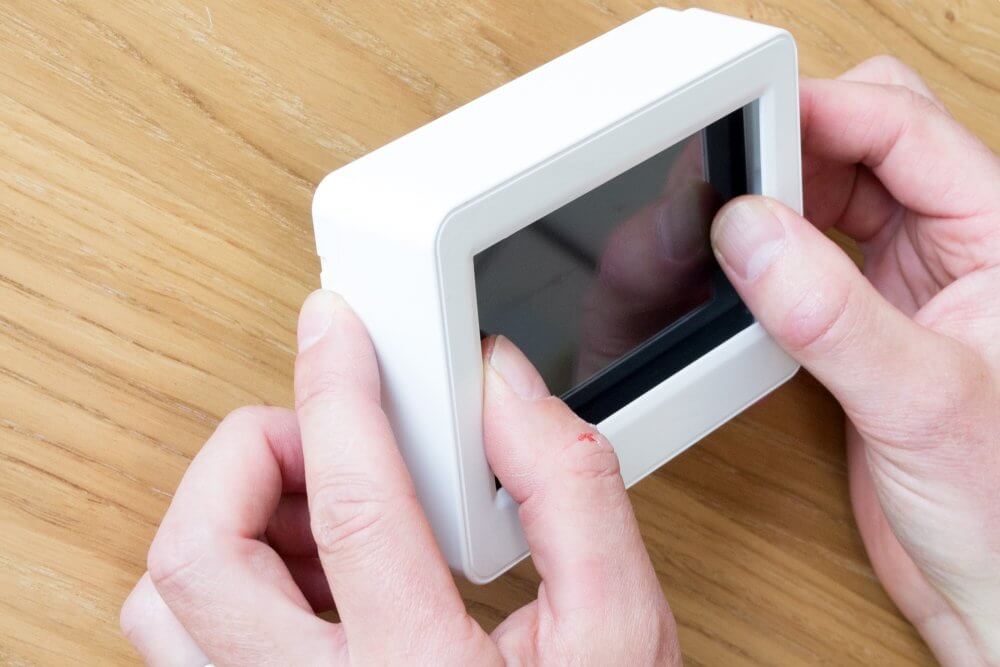

1. Stumkite rėmelį nuo ekrano laikydami už jo kraštų ir lengvai spausdami ekraną.

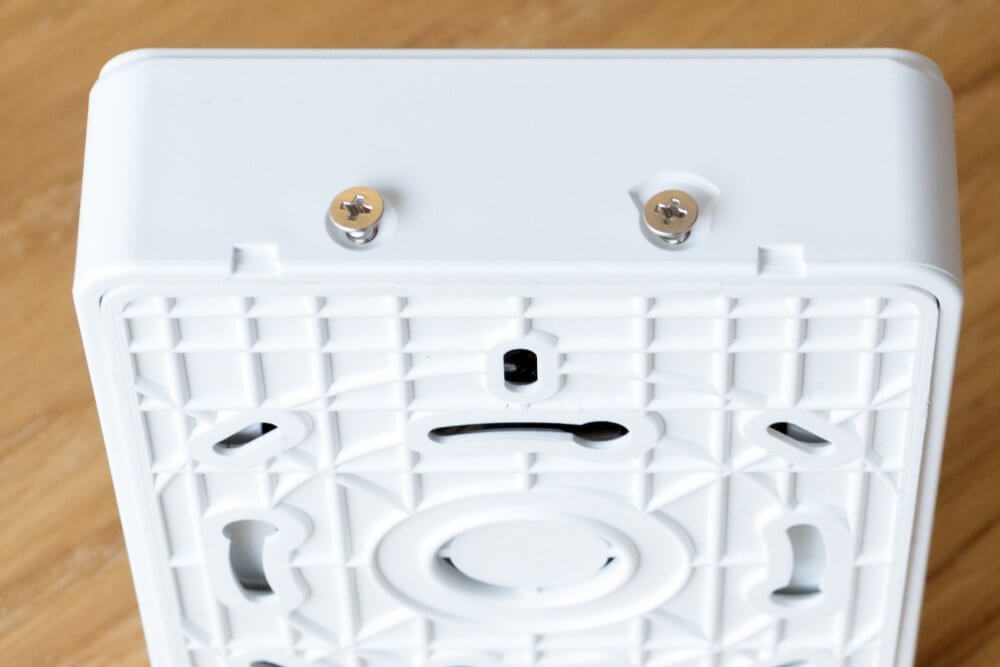

2. atsukite 4 varžtus, esančius ekrano šonuose.

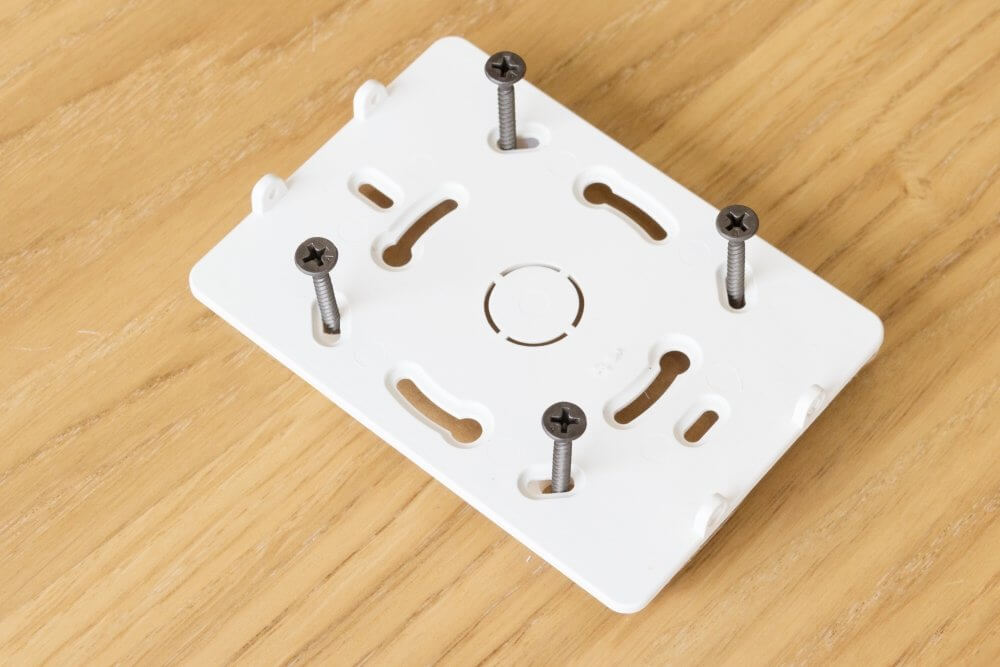

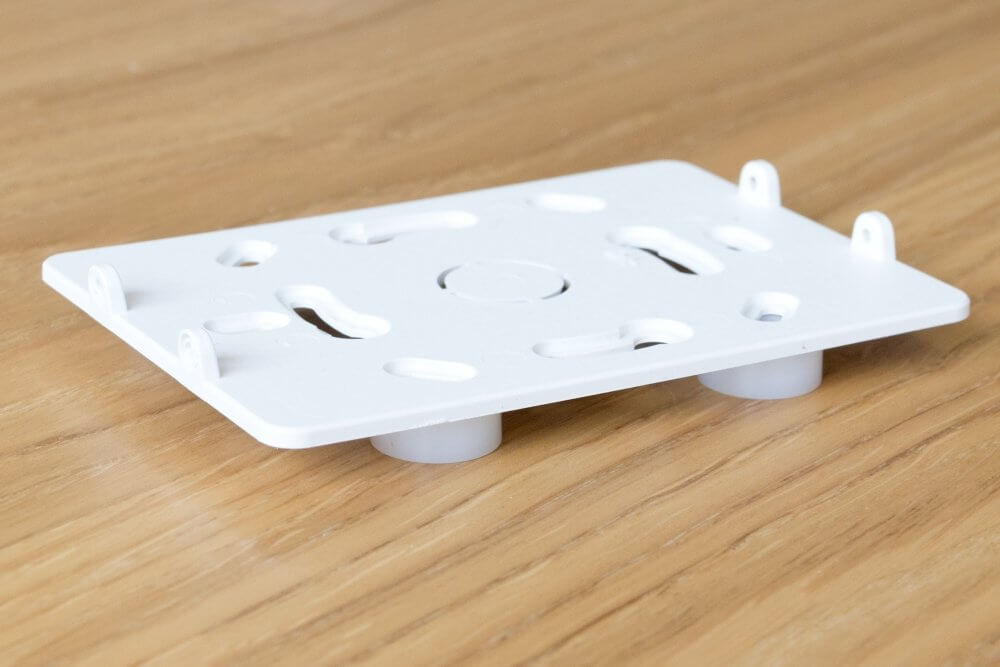

3. Montuokite sieninę plokštę ant bet kurios esamos sieninės dėžutės arba montuokite ant paviršiaus naudodami pridedamus plastikinius tarpiklius ir varžtus.

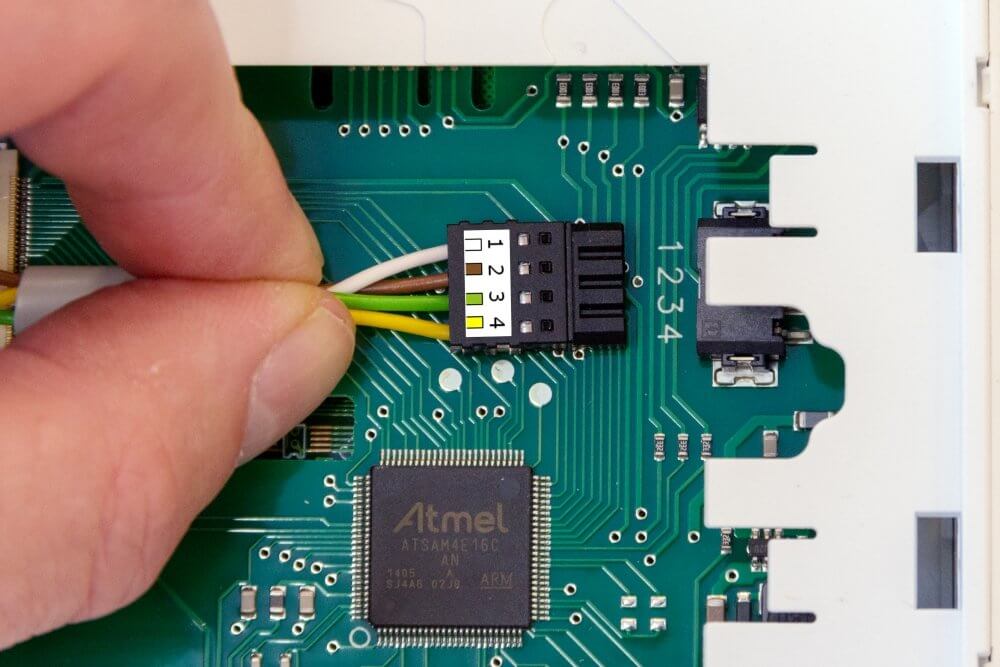

4. Prijunkite kabelį prie ekrano gnybto.

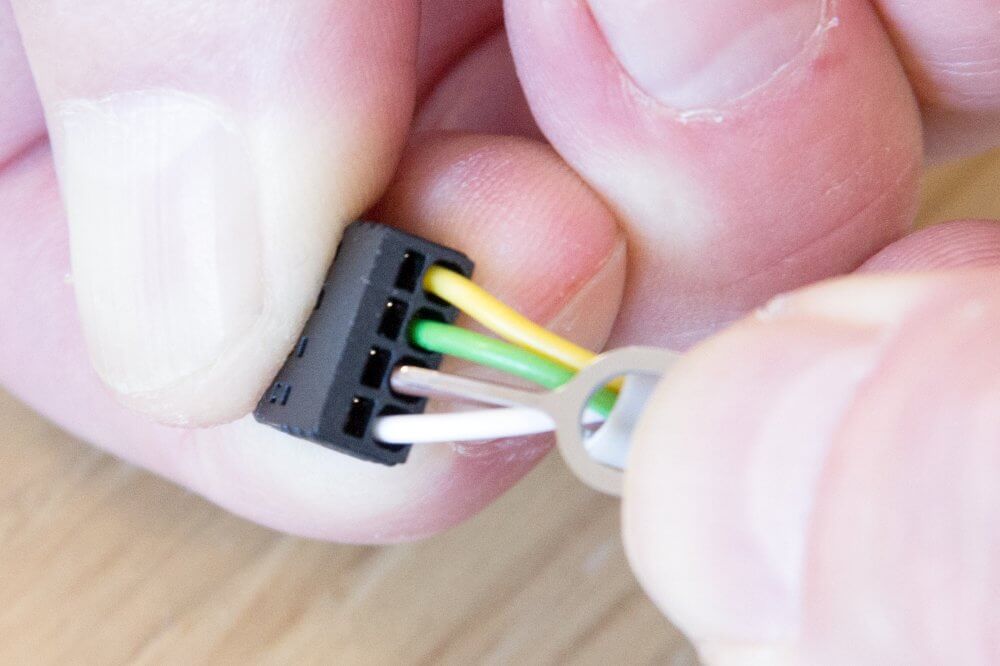

Kabelius galima atlaisvinti nuo kontakto įkišus daiktą (pvz., mažą adatą) į virš kabelio esantį plyšį.

Patikrinkite, ar kabeliai yra tvirtai prijungti ir ar neišlenda jokios gijos!
