EvoDry RCF 20 G1 ÄH
Broschüre
EvoDry RCF 20 G1 ÄH (Älvsbyhus) ist ein Trockenmittel-Entfeuchter, der für das effektive Management von Feuchtigkeitsproblemen entwickelt wurde. Er hat eine Entfeuchtungskapazität von bis zu 17,5 Litern pro Tag bei 20°C und 60% RF. Das Produkt trägt das CE-Zeichen und ist durch die AG20-Garantie abgedeckt, was für Sicherheit in Bezug auf Leistung und Haltbarkeit sorgt.
EvoDry RCF 20 G1 ÄH wurde mit dem Fokus auf energieeffizienten Betrieb entwickelt und eignet sich für Räume bis zu 300 m³. Moderne Technik kombiniert mit hoher Benutzerfreundlichkeit erleichtert die Installation und Steuerung. Das mitgelieferte Bedienfeld zeigt den Betriebsstatus, die aktuelle Luftfeuchtigkeit und eventuelle Klimaalarme an und ermöglicht eine einfache Anpassung der Betriebseinstellungen.
EvoDry-Luftentfeuchter werden in Älvsbyn, Schweden, hergestellt und qualitätsgesichert.
Typische Anwendungsbereiche
- Zwischendecke: EvoDry RCF-Luftentfeuchter reduzieren effektiv die Luftfeuchtigkeit und verhindern Schimmel. Der erzeugte leichte Unterdruck reduziert ”erdige Gerüche” und kann zu etwas wärmeren Böden beitragen. Das externe Display ermöglicht die volle Kontrolle über das Raumklima.
- Kalter Wind: Auf kalten Dachböden können Feuchtigkeit und Kondenswasser zu Schimmelbildung führen - insbesondere nach dem Austausch von Fenstern oder zusätzlicher Dämmung in älteren Häusern. Mit einem RCF-Luftentfeuchter wird die relative Luftfeuchtigkeit auf einem Niveau gehalten, auf dem sich kein Schimmel bilden kann.
- Garage: Garagen sind oft einer hohen Feuchtigkeitsbelastung durch Fahrzeuge, Türen und Temperaturunterschiede ausgesetzt. Ein RCF-Luftentfeuchter hält die Luft trocken und schützt das Gebäude, die Einbauten und die Werkzeuge vor schädlicher Feuchtigkeit.
Technische Daten
| Spezifikation | Wert |
|---|---|
| Geeignet bis zu (m³) | 300 |
| Bedienfeld | Ja |
| Feuchtluftstrom (m³/h) | 27 / 42 |
| Durchsatz an trockener Luft (m³/h) | 247 / 295 |
| Kapazität bei 20°C/60% RF (l/24h) | 17,5 |
| Schallpegel (dBA) | 56 |
| Absicherung (A) | 10 |
| Leistung, Lüfter, nom (W) | 88 |
| Leistung, bei Entfeuchtung (W/h) | 900 |
| B x H x T (mm) | 370 / 255 / 380 |
| Gewicht (kg) | 12,6 |
Kapazitätsdiagramm

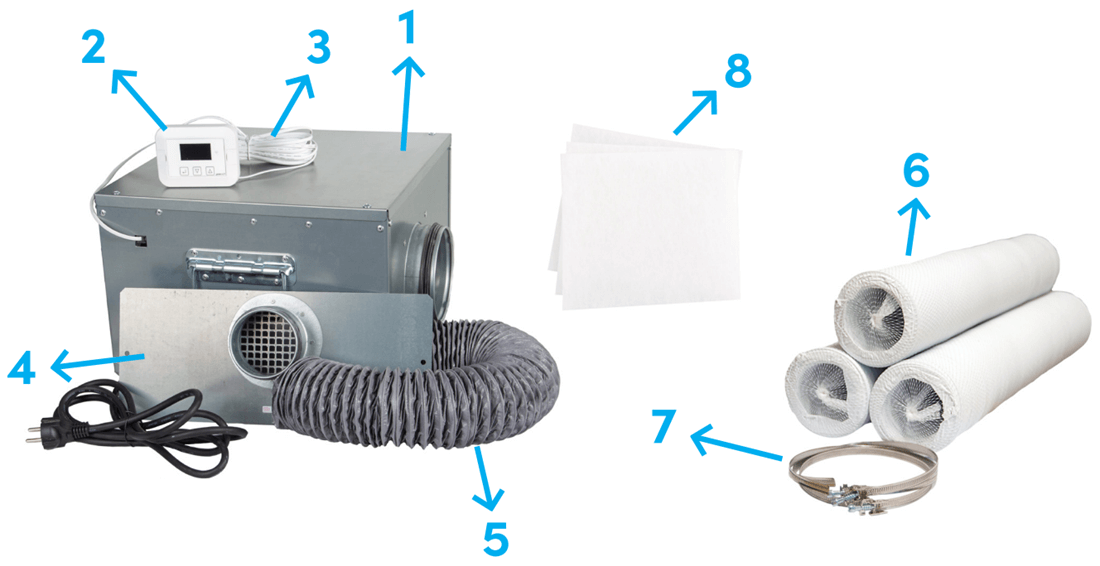

Enthaltene Komponenten
- Trockenmittel-Luftentfeuchter EvoDry RCF 20 G1 ÄH
- Bedienfeld MPO-01 mit EDC 01-Steuerung
- Modulares Kabel, 15 m
- Auslassplatte
- Nasser Gasschlauch
- Trockenluftkanäle, 3 x 15 m
- Schlauchschellen, 5 Stück
- Ersatzfilter, 9 Stück
Die Verpackung in einer Pappschachtel wird für die Installation aufbewahrt. Wird für die Aufstellung des Luftentfeuchters verwendet.
Vergewissern Sie sich beim Öffnen der Packung, dass alle oben genannten Komponenten vorhanden sind.
Einbauanleitung
Vorbereitung (Kriechkeller)
Säubern Sie den Boden von organischem Material wie Pflanzen, Laub und Bauschutt und befreien Sie ihn davon.
Um die beste Leistung und den geringsten Energieverbrauch zu erzielen, sollte der Raum so dicht wie möglich gemacht werden. Bedecken Sie den Boden mit einer alterungsbeständigen Kunststofffolie, die etwa 50 cm überlappt. Für eine optimale Dichtigkeit wird empfohlen, die Folie an der Unterkante des Fundamentbalkens mit Isolierscheiben oder mit einer Latte und einem Nageldübel zu befestigen. Falten Sie die Folie in der Hälfte gegen den Balken oder die Grundmauer und spannen Sie sie zwischen den einzelnen Befestigungspunkten leicht. Verschließen Sie alle Ventile - mit Ausnahme des Ventils für den Nassgasschlauch.
Montage
Der Luftentfeuchter muss von einer qualifizierten Person in Übereinstimmung mit der Installationsanleitung installiert werden. Vergewissern Sie sich vor Beginn der Installation, dass der Aufstellungsort die Anforderungen an den Betriebs- und Betriebsraum erfüllt.
Der Luftentfeuchter ist für die Installation vorgesehen nur im Innenbereich oder in einer wettergeschützter Raum. Er darf nicht in Umgebungen mit aggressiven oder explosiven Gasen installiert werden, und er darf keinen Wasserspritzern ausgesetzt oder in Wasser getaucht werden. Der Luftentfeuchter wird in dem zu entfeuchtenden Raum aufgestellt. Der Nassgasschlauch (80 mm) wird aus dem zu entfeuchtenden Raum herausgeführt und an die an der Außenseite der Wand montierte Auslassplatte angeschlossen. Der Schlauch darf eine Länge von 1,5 m nicht überschreiten.
Am Stutzen des Luftentfeuchters kann ein Rohr oder ein Schlauch angeschlossen werden, um die trockene Luft gleichmäßig im Raum zu verteilen. Auch die Ansaugseite, wo die feuchte Luft angesaugt wird, kann mit dem Zubehör angeschlossen werden Prozessluftblasen. Der elektrische Anschluss erfolgt über ein Kabel mit Stecker an eine geerdete Steckdose, 1×230 V, mit eigener Sicherung 10A träge.
Eine schrittweise Installationsanleitung finden Sie auf der folgenden Seite.
Kleines Kondenswasserloch im nassen Gasschlauch bei der Installation
Der Nassgasschlauch sollte so kurz wie möglich gehalten werden, um Kondensation im Schlauch zu vermeiden. Der Schlauch kann auch von außen isoliert oder, wenn möglich, mit einem Gefälle zur Auslassplatte hin montiert werden.
Alternativ dazu kann eine kleines Kondenswasserloch (ca. 3-5 mm) an der tiefsten Stelle des Schlauchs angebracht werden, die tiefer als der Nassgasanschluss des Luftentfeuchters liegen sollte, damit etwaiges Kondenswasser ablaufen kann, anstatt in den Luftentfeuchter zurückzufließen. Das Loch wirkt wie eine "Wasserfalle" und beeinträchtigt die Leistung des Entfeuchters nicht, da es sich nur um sehr geringe Mengen an ausgefallener Feuchtigkeit handelt.
Schritt-für-Schritt-Installationsanleitung (Kriechkeller)
- Stellen Sie sicher, dass der Raum für die Installation des Luftentfeuchters gemäß den Anweisungen auf der vorherigen Seite vorbereitet ist.
- Stellen Sie den Luftentfeuchter erhöht auf, zum Beispiel auf Leca-Blöcke oder eine Dämmplatte. Achten Sie darauf, dass er mit “dieser Seite nach oben” aufgestellt wird. Zwischen dem Filter und der Wand sollte ein Freiraum von mindestens 50 cm vorhanden sein.
- Befestigen Sie den Nassgasschlauch mit Schlauchschellen an der Auslassplatte.
- Führen Sie den Schlauch von außen durch das Ventil. Dichten Sie die Rückseite der Auslassplatte gegen den Grundträger ab, z. B. mit Silikon. Befestigen Sie die Auslassplatte mit zwei Dübelschrauben (nicht im Lieferumfang enthalten) am Grundträger.
- Befestigen Sie den Nassgasschlauch mit Schlauchschellen am Luftentfeuchter.
- Montieren Sie gegebenenfalls Trockenluftkanäle an den Anschlussstutzen des Luftentfeuchters, um eine bessere Verteilung der trockenen Luft im Raum zu erzielen. Schläuche sollten in sanften Bögen gestreckt liegen und gekürzt werden. Schläuche dürfen nicht geknickt, gefaltet oder in gestreckter Position belassen werden.
- Schließen Sie das Modulkabel an den Entfeuchter an und ziehen Sie das Kabel zum Wohnhaus hoch. Montieren Sie das Bedienfeld in einem warmen, wettergeschützten Raum. wo es für den Benutzer gut sichtbar und leicht zugänglich ist. Stellen Sie es nicht auf einem kalten Dachboden oder in einem Kriechkeller auf. Schließen Sie dann das modulare Kabel an die Zentrale an (Installationsanleitung im Abschnitt "Handbuch").
- Schließen Sie den Luftentfeuchter an eine geerdete Steckdose an, 1-phasig 230 V, 10 A, träge Sicherung.
- Überprüfen Sie, ob das Bedienfeld Kontakt mit dem Entfeuchter und angemessene Werte anzeigt.
- Geben Sie dem Hauseigentümer den Ersatzfilter, den Garantieschein und dieses Merkblatt.
Hausmodelle Kanalisation
| Modell | ||
|---|---|---|
| Modern 129 | Greta | Elsa |
| Estelle | Sonst | Achse |
| Ella | Herr Henrik | Astrid |
| Linnea | Edvard | Alvar |
| Minna | Leben | Selma |
| Elijah | Edith |
Trockenluftstutzen RCF 20: stos 2 hat einen geringeren Luftstrom als stos 3 und stos 4.
Hausmodelle Kanalisation
| Modell | ||
|---|---|---|
| Fanny |
Trockenluftstutzen RCF 20: stos 2 hat einen geringeren Luftstrom als stos 3 und stos 4.
Hausmodelle Kanalisation
| Modell | ||
|---|---|---|
| Regina |
Trockenluftstutzen RCF 20: stos 2 hat einen geringeren Luftstrom als stos 3 und stos 4.
Hausmodelle Kanalisation
| Modell | ||
|---|---|---|
| Tove |
Trockenluftstutzen RCF 20: stos 2 hat einen geringeren Luftstrom als stos 3 und stos 4.
Kontrollgeräte EDC 1.0
EDC-01 ist ein fortschrittliches Steuergerät, das den Betrieb des Luftentfeuchters noch zuverlässiger und kontrollierter macht. Die Einstellungen werden einfach über das Bedienfeld (MPO-01) vorgenommen, wo auch der Feuchtigkeitsgehalt und die Temperatur in Echtzeit angezeigt werden. Bei ungünstigen Klimabedingungen werden Alarme direkt auf dem Panel angezeigt. Die Steuerung bietet mehrere Einstellmöglichkeiten und Serviceerinnerungen, zum Beispiel beim Filterwechsel.
MPO-Luftentfeuchter-Bedienfeld
1,52” OLED-Display mit kabelgebundenem Anschluss über Schnellkupplung. Das Display des Bedienfelds ist normalerweise ausgeschaltet. Der Betriebszustand wird durch eine LED angezeigt, die je nach Betriebsart die Farbe wechselt:
- ● Grüne LED = normaler Betrieb
- ● Gelbe LED = Zeit für Wartung / Service
- ● Rote lichtemittierende Diode = Alarme, siehe Alarmcodes unter "Alarme und Verwaltung"."
Über das Bedienfeld können verschiedene Werte abgelesen und Einstellungen vorgenommen werden. Das Display leuchtet auf, wenn eine der Tasten gedrückt wird.
Anzeige
Luftfeuchtigkeit, Temperatur und Betriebsart werden angezeigt.
In der Schlange stehen Entfeuchtung. Drücken Sie
um den Status zu sehen.
In der Schlange stehen Menü. Drücke um im Menüsystem weiterzugehen.
Status (Entfeuchtung)
Menü
Alle Einstellungen werden hier vorgenommen:
- Sprache: Wahl der Sprache.
- Wartung: Bestätigen Sie die Wartung, wenn diese durchgeführt wird.
- Betriebsdauer: Setzen Sie die Betriebszeit zurück.
- Vorlieben: Betriebseinstellungen für die Entfeuchtungsfunktion.
- System-Informationen: Sie enthält die Modellbezeichnung, die Teilenummer, die Seriennummer und die Programmversion.
Siehe Menüstruktur auf der nächsten Seite.
Hauptseite.
Einbau des Bedienfelds
Die Schalttafel muss an einem gut sichtbaren und leicht zugänglichen Ort installiert werden, um regelmäßige Kontrollen und eine schnelle Reaktion auf etwaige Klimaalarme zu ermöglichen. Die Installation sollte in einem warmen und wettergeschützten Raum erfolgen. Die Schalttafel sollte daher nicht auf einem kalten Dachboden oder in einem Kriechkeller aufgestellt werden.
- Montieren Sie das Bedienfeld auf einer ebenen Fläche.
- Das Kabel kann nach oben, nach unten oder gerade nach hinten gezogen werden.
- Bei der Verkabelung nach unten muss die hintere Abdeckung abgeschraubt und umgedreht werden.
- Dazu müssen die vier Schrauben in den Ecken gelöst werden.
- Öffnen Sie die Klappen an der Vorderseite des Bedienfelds und schrauben Sie es an den Sockel.
- Schließen Sie dann die Fensterläden wieder.
Menüsystem EvoDry EDC 1.0
Für eine detaillierte Beschreibung und hochauflösende Bilder des Menüsystems, Siehe diesen Abschnitt im technischen Handbuch. oder scannen Sie den QR-Code auf der vorherigen Seite.
Werkseinstellungen EvoDry RCF
Ihr neuer Luftentfeuchter ist mit Werkswerten voreingestellt und normalerweise müssen keine Parameter geändert werden.
- Sprache: Schwedisch
- Wartung / Service: 365 Tage
- Hygrostat (Feuchtigkeitsgehalt): 65%
- Modus der Feuchtigkeitsregelung: RH (relative Luftfeuchtigkeit)
- Modus der Gebläsesteuerung: Lüfterstopp
- Verzögerung beim Start: Av
- Startsequenz: Av
- Lüfterbetrieb - T15m/4h *
*Wenn der Feuchtigkeitsgehalt unter den eingestellten Wert fällt, stoppt das Gebläse und wird alle 4 Stunden für 15 Minuten getestet.
Lüftergeschwindigkeit
- EvoDry RCF 20 G1: Der Modus für die hohe und niedrige Lüftergeschwindigkeit wird über Schalter eingestellt (siehe Abbildung unten).
Wie die Entfeuchtung funktioniert
- Prozessluft: Feuchte Luft wird zur Entfeuchtung in den Luftentfeuchter gesaugt.
- Feuchte Luft: Feuchtigkeitsgesättigter Luftstrom, der über einen Nassluftschlauch (im Lieferumfang enthalten) die Feuchtigkeit aus dem bedienten Raum entfernt.
- Trockene Luft: Trockene, leicht erwärmte Luft, die sich in dem bedienten Raum verteilt. Bei Bedarf können Trockenluftschläuche angeschlossen werden (Zubehör).
Risiko- und Alarmkurve
- Grün: Schimmelgefahr nach etwa 30 Tagen.
- Rot: Der Klimaalarm wird aktiviert, wenn der Feuchtigkeitsgehalt für die eingestellte Anzahl von Tagen oberhalb der Alarmkurve liegt.
- Blau: Feuchteregelungsmodus RF + Temp. In der Betriebsart Feuchteregelung RF + Temp. wird der Entfeuchter sowohl über die relative Feuchte als auch über die Temperatur gemäß der blauen Kurve geregelt. Die Feuchtigkeitseinstellung gilt in diesem Fall immer für 15°C. Der Feuchtigkeitsgehalt darf um 1% pro Grad °C unter der Temperatur von +15°C steigen. Die Funktion ist nur im Temperaturbereich 0-15°C aktiv.
- Schwarz: Feuchteregelung Modus RF. Wenn die Feuchtigkeitsregelung auf den RF-Modus eingestellt ist, arbeitet der Entfeuchter unabhängig von der Temperatur auf den eingestellten Feuchtigkeitswert hin.
Alarme und Verwaltung
| Alarm | Luftentfeuchter | Ventilator an | Anerkannt | Ursache | Aktion |
|---|---|---|---|---|---|
| Die Prozessorkarte hat den Kontakt mit dem Display verloren | Falls erforderlich | Nach Angaben der Einrichtung | Auto | Problem mit Prozessorkarte, Display oder Kabel | Kabel und Stecker prüfen, ggf. neue Karten |
| Das Display hat den Kontakt zur Prozessorplatine verloren | Falls erforderlich | Nach Angaben der Einrichtung | Auto | Problem mit Prozessorkarte, Display oder Kabel | Kabel und Stecker prüfen, ggf. neue Karten |
| Klima-Alarm | Ja | Ja | Ja | Feuchtigkeitsgehalt oberhalb der Alarmkurve für x Anzahl von Tagen | Funktion prüfen |
| Alarm bei hoher Temperatur | Nein, das ist es nicht. | Nein, das ist es nicht. | Auto (*1, *2) | Prozesslufttemperatur (Umgebungstemperatur) höher als der eingestellte Wert | Temperatur prüfen und ggf. Sollwert erhöhen |
| Wartung | Falls erforderlich | Nach Angaben der Einrichtung | Ja | Lange Zeit seit der letzten Wartung | Serviceleistungen erbringen |
| Datenbank-Tabelle | Falls erforderlich | Nach Angaben der Einrichtung | Auto | Programmversionen in Prozessorplatine und Display stimmen nicht überein | Neue Prozessorkarte und Display benötigt |
| Feuchtefühler, Fehler | Nein, das ist es nicht. | Nein, das ist es nicht. | Auto | Feuchtigkeitssensor auf der Prozessorplatine defekt | Neue Prozessorkarte benötigt |
Klimaalarme werden durch Unterbrechung der Versorgungsspannung zurückgesetzt, siehe ”Klimaalarm” auf der nächsten Seite. Wartungsalarme (z. B. Filteralarme) werden über das Bedienfeld quittiert, siehe ”Wenn Sie die Wartung des Luftentfeuchters durchgeführt haben” auf der nächsten Seite.
Lesen Sie mehr im Detail über verschiedene Alarme im technischen Handbuch.
- (*1) 3°K Hysterese.
- (*2) Prozessorkartenversionen vor 1.0.3 müssen stromlos sein, um Hochtemperaturalarme zu quittieren.
Klima-Alarm
Klimaalarme werden durch Unterbrechung der Versorgungsspannung zurückgesetzt. Der Klimaalarm kann durch verschiedene Faktoren ausgelöst werden, zum Beispiel:
- Zu viel Feuchtigkeit in dem zu entfeuchtenden Raum (zu geringe Kapazität, eventuell ist ein größeres Modell erforderlich).
- Nicht funktionierender Luftentfeuchter, Funktionsprüfung durchführen.
Wenn Sie die Wartung des Luftentfeuchters durchgeführt haben
- Schritt nach unten zur Reihe “Menü” mit
und Druck - Schritt nach unten zur Reihe “Wartung” mit und Druck
- Bitte auswählen “Ja” mit
und Druck - Bestätigen Sie mit "Ja" und
Jetzt wird der Alarm gelöscht und Sie erhalten neue Tage, bis die nächste Wartung erforderlich ist.
Betrieb und Wartung
Pflege
Der Luftentfeuchter erfordert nur minimale Wartung. Es genügt, den Filter zu wechseln und das Innere durch leichtes Absaugen zu reinigen. Diese einfache Wartungsroutine ist jedoch für das optimale Funktionieren und die Langlebigkeit des Luftentfeuchters unerlässlich.
1) Filterwechsel (etwa 2 Mal pro Jahr)
- Schalten Sie den Strom aus, indem Sie den Stecker aus der Steckdose ziehen.
- Der Filter wird ohne Werkzeug gewechselt, indem der Filter gegriffen und gerade aus dem Filterhalter gezogen wird.
- Wenn der Filterwechsel abgeschlossen ist, stecken Sie den Stecker ein, schalten Sie den Luftentfeuchter ein und quittieren Sie den Alarm (siehe Handbuch).
Schalten Sie die Stromversorgung durch Ziehen des Steckers aus.
Wechseln Sie den Filter. Das Bedienfeld gibt einen Alarm aus, wenn der Filter gewechselt werden muss.
2) Reinigung
- Schalten Sie den Strom aus, indem Sie den Stecker aus der Steckdose ziehen.
- Das Innere des Luftentfeuchters wird etwa alle zwei Jahre oder bei Bedarf auch öfter leicht abgesaugt. Der Deckel wird mit einem Inbusschlüssel geöffnet.
Schalten Sie die Stromversorgung durch Ziehen des Steckers aus. Öffnen Sie den Deckel mit einem 3-mm-Inbusschlüssel.
Saugen Sie das Innere des Luftentfeuchters vorsichtig ab. Bauen Sie ihn dann wieder zusammen.
Zubehör
| Zubehör | Artikel Nr. |
|---|---|
| Ersatzfilter 3er-Pack | 20512 |
| Ersatzfilter 20er-Pack | 20513 |
Bestellen Sie Originalfilter und sehen Sie weiteres Zubehör unter www.acetec.se
