EvoControl Ventilation – Motström

Aggregatets kapacitet och värme kan ändras genom via potentialfri kontakt på plintingångarna. T.ex. närvarogivare, timer.

Driftlägena Extern 1 och Extern 2 går bara välja via slutning på plint samt vid tidur.

Slutning på plint för Spar, Komfort och Forcerad motsvar samma driftläge som vid ändring på displayen.

Driftläge:

• Brandfunktion, plint 9 & 10 öppen.
• Display driftläge Stopp.
• Stop, plint 7 & 8 öppen.
• Extern 2, plint 1 & 6 sluten.
• Extern 1, plint 1 & 5 sluten.
• Forcerad, plint 1 & 4 sluten.
• Komfort, plint 1 & 3 sluten.
• Spar, plint 1 & 2 sluten.
• Display.

Om prioordning, parameter 470-472, ställs i läge “Prio” gäller ordningen enligt ovan om fler ingångar är aktiva.

Om prioordning, parameter 470-472, ställs i läge “Sista input” gäller sista kommandot tills nästa kommando.

Om parameter 470 är “Prio” ställs automatiskt parameter 471-472 också till “Prio” och blir dolda i manöverpanelen.

För att extern styrning ska vara aktiv behöver ett driftläge vara aktiverat eller i Standby

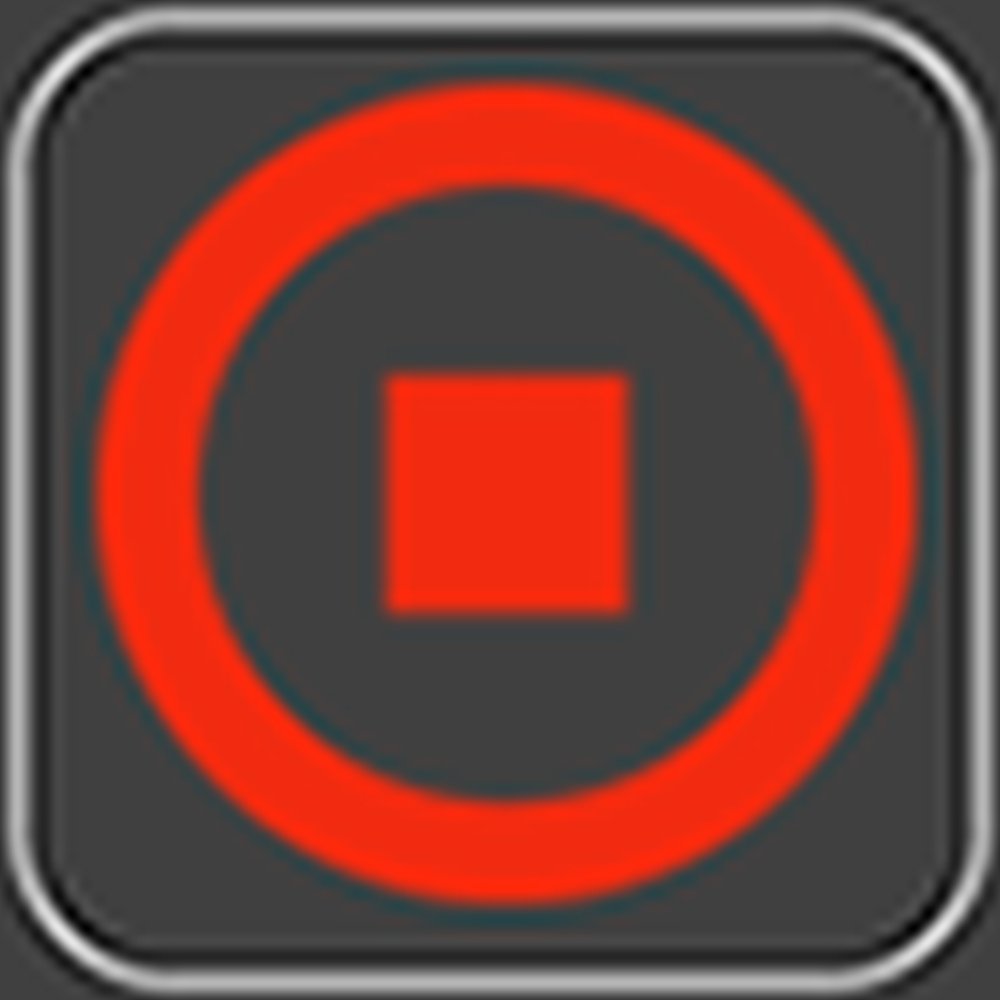

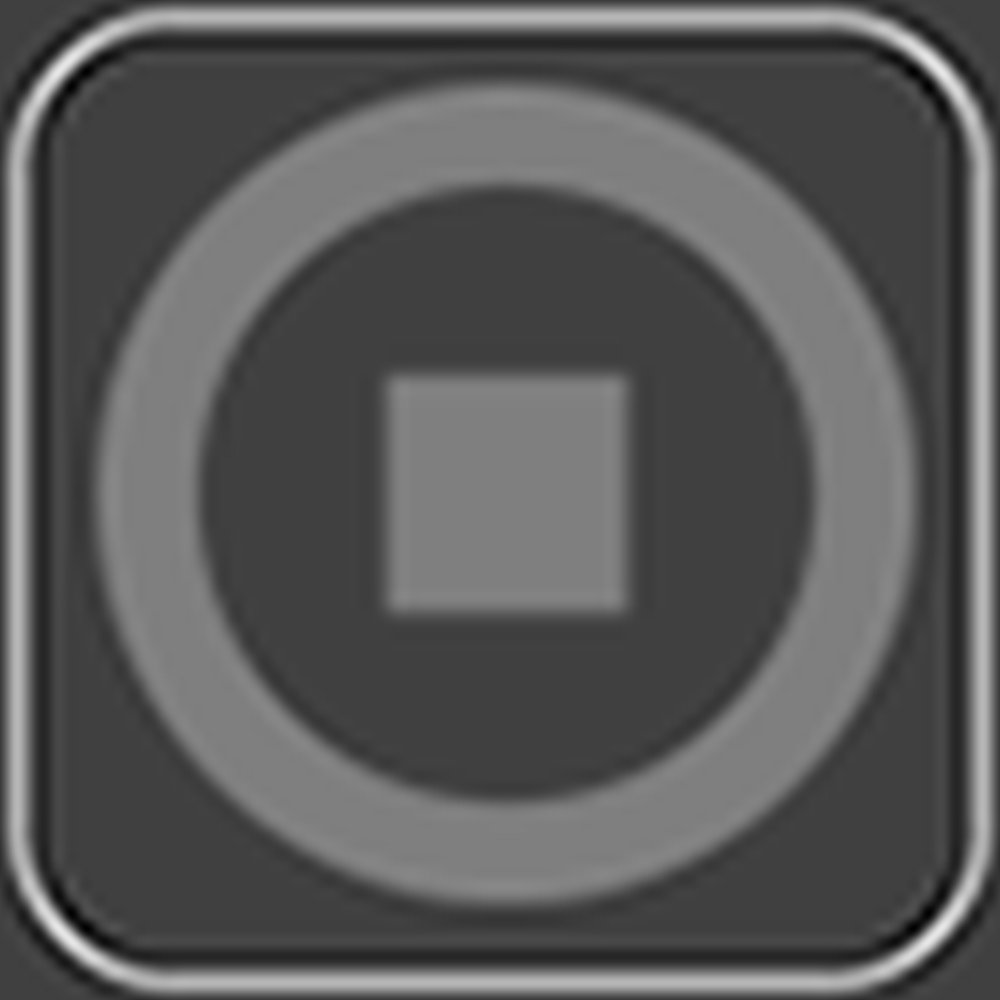

För att aktivera Standby tryck en extra gång på Stopp.

Aggregatet överstyrs med driftläge Stopp  förutom brandfunktionen!

Se elschema.
