Dokumentacija EvoAir A30T EPP G3 Balta

Brošiūra

Prekės numeris: 30075

•

EAN: 7350072461005

”Būti ten, bet nebūti matomam” vadovavosi kuriant "EvoAir A30T EPP baltos spalvos. Tai vienas kompaktiškiausių butų ir mažų namų įrenginių rinkoje. Nedidelis svoris ir aukštis kartu su gyliu, kuris dažnai tinka senesnėms virtuvėms, palengvina įrengimą net ir ten, kur vietos nedaug.

Savybės

Gyvenamiesiems namams iki 80 m²
Efektyvus rotacinis šilumokaitis
Energiją taupantys EC ventiliatoriai
Labai mažas svoris: 25 kg
Kompaktiškas surinkimo aukštis: 53,5 cm
Lankstus dešinysis arba kairysis prijungimas

Išsami informacija apie produktą pateikiama adresu www.acetec.se

EvoAir A30T EPP EvoControl MPO G3 balta ventiliacijos įranga

"EvoAir" vėdinimo įrenginiai gaminami ir jų kokybė užtikrinama Älvsbyne, Švedijoje.

Techniniai duomenys

Specifikacija	Vertė
Prijungimo galimybės	Viršuje
Srauto diapazonas (l/s)	10 iki 60
Tinka iki (m²)	80
Vairavimo įranga	EvoControl MPO
Paviršiaus sluoksnis/medžiaga	Balta NCS 0500
Šilumokaičio tipas	Besisukantis
Vieta	Siena
P x A x G (mm)	596 / 535 / 298
Svoris (kg)	25
Kanalo jungtis (mm)	4 x 125, 1 x 125
Ventiliatoriaus galia (W)	2 x 85
Prijungimo įtampa (V)	1 x 230

Norėdami gauti techninę konsultaciją arba pateikti pasiūlymą, kreipkitės į sales@acetec.se

Acetec

•

Produktų katalogas

•

EvoAir A30T EPP G3 Balta

Acetec

•

Produktų katalogas

•

EvoAir A30T EPP G3 Balta

Slėgio ir srauto diagramos

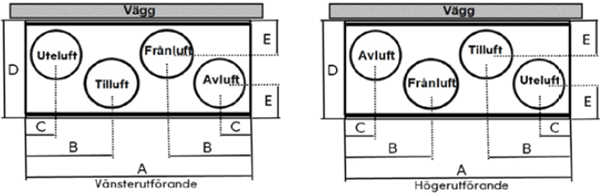

Produkto matmenys

Paskirtis	Matmenys (mm)
A	596
B	220
C	85
D	300
E	102
F	532
G	40
H	298
I	149
J	48

Žiūrėkite simbolius paveikslėlyje aukščiau.

Papildomi gartraukiai

Monolitas 600 mm RF

Prekės numeris: 340167

"Monolith" 600 mm baltos spalvos

Prekės numeris: 340166

392 Balta 600 mm LED

Prekės numeris: 340036

Šie funkcionalūs gartraukiai pritaikyti šiam vėdinimo įrenginiui. Jie skirti vėdinti gyvenamuosius namus ir butus, juose įrengta įrenginio valdymo funkcija. Oro srautas reguliuojamas per gartraukio sklendę. Diafragma turi laikmačio funkciją, kuri automatiškai išjungia forsavimą po 60 minučių arba kai rankenėlė atstatoma iš naujo.

Straipsnių numeriai 340167 ir 340166: Gartraukiai su įrenginio valdymo funkcija, galimybe priverstinai ir laikmačiu valdyti sklendę.
Prekės numeris 340036: Ištraukiamas centrinio vėdinimo gartraukis su elektroniniu jungikliu, LED apšvietimu ir motorizuota sklende. Neturi savo variklio ir yra tiesiogiai prijungtas prie vėdinimo sistemos. Pridedama balta priekinė juosta; kitos spalvos galima įsigyti papildomai.

Daugiau apie mūsų www.acetec.se

Acetec

•

Produktų katalogas

•

EvoAir A30T EPP G3 Balta

Acetec

•

Produktų katalogas

•

EvoAir A30T EPP G3 Balta

Montavimo instrukcijos

Prekės numeris: 30075

•

EAN: 7350072461005

Procedūra

Įrengimą ir paleidimą turi atlikti kvalifikuotas personalas, turintis reikiamų profesinių žinių, kad būtų užtikrintas tinkamas veikimas.

Dešinė arba kairė konfigūracija nustatoma pagal tai, kaip montuojamas vieneto kampas. Vienetas prie sienos tvirtinamas naudojant pridedamą montavimo laikiklį.

Virtuvės įrengimui

Įrengiant virtuvę, įrenginys ir gartraukis montuojami kaip atskiri blokai, todėl darbas tampa paprastesnis. Gartraukis prie įrenginio jungiamas 125 mm žarna (į komplektą neįeina). Elektros jungtys jungiamos įrenginio apačioje.

Mažiausias konstrukcijos aukštis tarp viryklės gaubto viršaus ir įrenginio viršaus yra 620 mm. Šis montavimo būdas suteikia daugiau erdvės ortakio pritaikymui virš įrenginio ir leidžia lanksčiai montuoti esant mažesniam kėlimo aukščiui.

Pagrindinis srautas negali būti tiekiamas per gartraukį. Virtuvėje turi būti įrengta atskira ištraukiamojo oro anga.

DUT žemesnėje nei -20 °C temperatūroje

Esant projektinei lauko temperatūrai (DUT) žemesnė nei -20 °C apvalkalas išankstinis šildytuvas (priedas) įrengtas A30T EPP G3, kad būtų užtikrintas saugus veikimas.

Acetec

•

Produktų katalogas

•

EvoAir A30T EPP G3 Balta

Elektros jungtis

Įrenginys yra viduje sujungtas laidais ir komplektuojamas su laidų rinkiniu. Kištukas prijungiamas prie įžemintos 1×230 V, 10 A lėtos veikimo saugiklio lizdo. Valdymo pultas prijungiamas prie įrenginio 5 metrų plokščiu kabeliu su greitojo sujungimo jungtimis.

Montuojant su virtuvės gaubtu, gaubto elektros jungtis prijunkite prie prietaiso apačios. Apšvietimo ir valdymo signalų jungtys taip pat prijungiamos tiesiai prie prietaiso jungčių.

Užsakymas

Pradedant eksploatuoti oro srautus reikia sureguliuoti taip, kad ištraukiamo oro srautas būtų 10-15% aukštesnė nei tiekiamo oro srautas (neigiamas slėgis), kad įrenginys veiktų saugiai. Taikoma visiems darbo režimams.

Svarbūs aspektai montavimo metu

Montavimas ir paleidimas turi būti atliekami asmens, turinčio pakankamai žinių apie šią sritį, kad būtų užtikrintas tinkamas veikimas.
Jei sistema nėra iškart paleidžiama, visi ortakiai turi būti užsandarinti įrenginio viduje, kad į jį nepatektų drėgnas ar šaltas oras ir nesukeltų drėgmės žalos.
Visi veikimo režimai turi būti sureguliuoti (Išsaugoti, Komfortas ir Priversti).
Valdymo pultas turi būti išdėstytas taip, kad vartotojas galėtų lengvai prie jo prieiti ir matyti jį, jei suveiktų signalizacija.
Vartotojas/už įrenginį atsakingas asmuo turi būti informuotas apie valdymo skydelio vietą ir jo funkcijas.
Montuotojas turi perduoti instrukcijas ir garantinius sertifikatus naudotojui/už įrenginį atsakingam asmeniui.
Produktas turi būti registruotas www.acetec.se kad garantija būtų galiojanti.
Kad garantija būtų galiojanti, garantinio laikotarpio metu turi būti naudojami originalūs filtrai.

Vadovas

Prekės numeris: 30075

•

EAN: 7350072461005

Techninį vadovą rasite čia!

EvoControl MPO

„EvoControl MPO“ užtikrina stabilų ir patikimą valdymą per laidinį tinklo ryšį. Sistema prijungta prie debesų kompiuterijos pagrįsto sprendimo, kurio reaguojantis dizainas automatiškai prisitaiko prie jūsų naudojamo įrenginio – mobiliojo telefono, planšetinio kompiuterio ar kompiuterio.

Komponentai

"EvoControl MPO" sudaro:

Ekranas

1,4 colio OLED ekranas su trimis fiziniais mygtukais. Vizuali būsenos indikacija - šviesos diodas (žr. spalvų kodus techniniame vadove).

Pagrindinė plokštė

Saugiklis 5x20 mm, 200 mAT, 230 VAC
RJ45 tinklo lizdas
CR3225 baterija
USB jungtis

Įtraukta

5 m kabelis 4×0,25 mm² (maks. ilgis 25 m)

Ekrano surinkimas

Valdymo skydelis turi būti įrengtas šiltoje, nuo oro sąlygų apsaugotoje ir lengvai pasiekiamoje vietoje, kad būtų lengva jį apžiūrėti ir greitai reaguoti į bet kokius klimato pavojaus signalus. Venkite įrengti drėgnoje aplinkoje arba ten, kur gali susidaryti kondensatas.

Montuokite valdymo pultą ant lygaus paviršiaus.
Pritraukite kabelį į viršų, į apačią arba tiesiai atgal, kaip reikia.
Traukiant kabelį žemyn: atsukite galinį dangtelį ir apverskite jį.
Prijunkite pridedamą kabelį (kryžminį modulinį kabelį) prie jungties, esančios skydelio apačioje.
Atidarykite valdymo skydelio priekinės dalies atvartus ir prisukite skydelį prie pagrindo.
Vėl uždarykite liukus.

Acetec

•

Produktų katalogas

•

EvoAir A30T EPP G3 Balta

Greitasis vadovas „EvoControl MPO“

Šis trumpas vadovas skirtas standartiniams įrenginiams be priedų. Atkreipkite dėmesį, kad kai kuriuos priedus taip pat reikia aktyvuoti nustatymuose. Techninį vadovą rasite paspaudę nuorodą ankstesniame puslapyje arba nuskaitydami QR kodą.

Keisti veikimo režimus

1 žingsnis)

Norėdami pakeisti veikimo režimą, pasirinkite eilutę ir paspauskite Įvesti.

2 etapas)

Pasirinkite naują veikimo režimą naudodami rodyklę „Aukštyn“ ir rodyklė žemyn ir patvirtinkite Įvesti.

Reguliuokite oro srautą

1 žingsnis)

Pasirinkite Meniu ir spauskite Įvesti.

2 etapas)

Žengti žemyn į Nustatymai ir spauskite Įvesti.

3 etapas)

Įveskite autorizacijos kodą 6374 (8990 pažengusiems) ir spauskite Įvesti. Įveskite po vieną skaitmenį naudodami rodyklės į viršų klavišą. ir rodyklė žemyn ir patvirtinta Įvesti. Patvirtinkite įvestą kodą paspaudžiant Įvesti kai pasirinkta “-”.

Žr. 4 žingsnį kitame puslapyje.

Acetec

•

Produktų katalogas

•

EvoAir A30T EPP G3 Balta

4 etapas)

Pasirinkite Ventiliatorius ir spauskite Įvesti.

5 žingsnis)

Pasirinkite norimą reguliuoti srautą ir paspauskite Įvesti.

6 žingsnis)

Padidinkite arba sumažinkite vertę naudodami rodyklę „Aukštyn“ arba rodyklė žemyn ir tada paspauskite Įvesti.

7 žingsnis)

Patvirtinkite pasirinkdami Išsaugoti = Taip ir spauskite Įvesti.

Pakartokite 5–7 veiksmus, kad pakeistumėte reikiamus parametrus.

Spauda Atgal norėdami atidaryti pradžios meniu.

- A30T su virtuvės gaubtu atveju gali tekti pakeisti parametrą 470 “Prioritetinė tvarka” skyriuje “Funkcijos”!
- A30T su virtuvės gaubtu 251, pasirinkite “Paskutinis įvesties”.
- A30T su gartraukiu 392 pasirinkite “Prio”.
- A30T su “Monolit” virtuvės gartraukiu, pasirinkite „Prio“.

Acetec

•

Produktų katalogas

•

EvoAir A30T EPP G3 Balta

Elektros schema

Prekės numeris: 30075

•

EAN: 7350072461005

Acetec

•

Produktų katalogas

•

EvoAir A30T EPP G3 Balta

Acetec

•

Produktų katalogas

•

EvoAir A30T EPP G3 Balta

Eksploatacija ir priežiūra

Prekės numeris: 30075

•

EAN: 7350072461005

Prieš pradedant dirbti su įrenginiu

Įrenginį eksploatuoti ir aptarnauti gali tik įgalioti darbuotojai. Ši instrukcija taikoma visiems įrenginiams ir joje aprašomi veikimo principai, techninė priežiūra, gedimų šalinimas ir saugos priemonės. Tikslas - užtikrinti ilgą tarnavimo laiką, aukštą veikimo patikimumą ir efektyvų energijos naudojimą.

Įrenginyje yra elektrinių ir judančių dalių. Nepaisant įmontuotos apsaugos, atliekant aptarnavimo ir techninės priežiūros darbus išlieka elektros smūgio, sutraiškymo ir pjovimo pavojus. Visada laikykitės instrukcijų.

Bendra informacija apie įrenginį

Įrenginys skirtas patogiam vėdinimui ir oro apdorojimui. Darbinė temperatūra, drėgmės ribos ir aplinkos reikalavimai skiriasi priklausomai nuo modelio. Įrenginys turi būti pastatytas sausoje ir lengvai prieinamoje vietoje. Venkite eksploatuoti koroziją sukeliančioje arba sprogioje aplinkoje.

Aptarnavimo intervalai ir tikrinimo grafikas

Atlikite techninę priežiūrą bent du kartus per metus arba dažniau, jei įrenginys naudojamas intensyviai. Papildomai atlikite konkrečių komponentų techninę priežiūrą šiais intervalais:

Filtro keitimas: kas 3–6 mėnesius arba po nustatyto valandų skaičiaus.
Plombų ir liejinių tikrinimas: kiekviena paslauga.
Ventiliatoriaus guolių ir variklių tikrinimas: kasmet.
Rotoriaus arba šilumokaičio valymas: kasmet.
Jutiklių ir valdymo sistemų tikrinimas: kasmet.

Žiūrėkite aptarnavimo procedūrą (valymas, išardymas ir kt.) kitame puslapyje..

Acetec

•

Produktų katalogas

•

EvoAir A30T EPP G3 Balta

Aptarnavimo tvarka

Prieš atlikdami techninę priežiūrą išjunkite įrenginio maitinimą per saugiklį arba kištuką.
Darbo metu apsaugokite įrenginį nuo atsitiktinio pakartotinio prijungimo.
Prieš pradėdami darbą palaukite, kol visos judančios dalys visiškai sustos.
Dėvėkite asmenines apsaugos priemones, pavyzdžiui, pirštines ir akinius. Dirbdami su dulkėmis dėvėkite respiratorių.
Atlikdami techninę priežiūrą, pažymėkite įrenginį įspėjamuoju ženklu.
Atidarykite tikrinimo liukus arba skydelius (pvz., atsukite varžtus tinkamu šešiakampiu raktu).
Išimkite senus filtrus tiesiai iš jų tvirtinimo vietų.
Išsiurbkite vidų ir nuvalykite paviršius švelniu plovikliu (vengti stiprių tirpiklių).
Siekiant palengvinti vidinį valymą, ventiliatorius su elektros jungtimis galima išimti iš įrenginio (prieš išardydami komponentus užfiksuokite elektros jungtis).
Jei reikia, išvalykite rotorių arba šilumokaičio bloką rekomenduojamu būdu.
Patikrinkite sandariklius, tarpiklius ir formuotus elementus.
Įdėkite naujus filtrus ir teisingai surinkite komponentus. Originalius filtrus galima užsisakyti adresu www.acetec.se
Patikrinkite, ar viskas yra saugu, ir uždenkite visas spragas.
Prieš pradėdami eksploatuoti įrenginį, iš naujo sumontuokite visus apsaugus ir įsitikinkite, kad jis tinkamai veikia.

Po paslaugos užbaigimo

Vėl prijunkite maitinimo šaltinį.
Paleiskite įrenginį.
Patikrinkite oro srautą, ventiliatoriaus greitį ir slėgio balansą.
Peržiūrėkite aliarmo žurnalus ir visus gedimų požymius.
Klausykitės garsų ar vibracijos.
Patikrinkite veikimą skirtingais režimais (aukštas/žemas, apeinimas ir kt.).

Acetec

•

Produktų katalogas

•

EvoAir A30T EPP G3 Balta

Trikčių šalinimas ir veiklos sutrikimai

Jei įrenginys veikia netinkamai, prieš kreipdamiesi į klientų aptarnavimo tarnybą, patikrinkite šiuos dalykus:

Nėra operacijos: Patikrinkite saugiklius, maitinimo šaltinį, kištuką.
Mažas oro srautas: Patikrinkite filtrus, ventiliatorių variklius ir diržų įtempimą.
Nenormalus triukšmas ar vibracija: Patikrinkite tvirtinimo detales, guolius ir balansą.
Jutiklio klaidos indikacija: Patikrinkite kabelį, jutiklį ir jungtis.
Valdymo sistemos klaida: patikrinkite ryšį ir parametrus.

Jei problemos išlieka, kreipkitės į "Acetec" techninę pagalbą.

Dokumentacija ir atsarginės dalys

Visos techninės priežiūros priemonės turi būti užregistruotos techninės priežiūros žurnale, nurodant datą, parašą ir priemones. Norint išlaikyti garantiją, naudokite tik originalias atsargines dalis ir originalius filtrus.

Filtrus, ventiliatorius ir kitus komponentus galima užsisakyti adresu www.acetec.se

Techniniai duomenys

Prekės numeris: 30075

•

EAN: 7350072461005

Specifikacija	Vertė
Garantijos sąlygos	AG20
CE	Taip
Ekologinis dizainas	Taip
EuroVent	Taip
Vairavimo įranga	EvoControl MPO
Debesis paslauga	Taip
Srauto diapazonas (l/s)	10 - 60
Tinka iki (m²)	80
Prijungimo galimybės	Viršuje
Reguliuojamas H/V	Taip
Vieta	Siena
Montavimas šaltose patalpose	Ne
Kanalo jungtis (mm)	4 × 125, 1 × 125
Šilumokaičio tipas	Besisukantis
Galia, ventiliatorius, nominalus (W)	2 × 85
Elektros baterijos galia, nominali (W)	200 - 800
Prijungimo įtampa (V)	1 × 230
Draudimas (A)	10
IP reitingas	IP21
Įmontuota elektrinė baterija EV	Taip
Elektrinės baterijos rinkinys EV (priedas)	Ne
Elektrinis akumuliatoriaus rinkinys FV (priedas)	Taip
Gartraukis (priedas)	Taip
P x A x G (mm)	596 / 535 / 298
Svoris (kg)	25
Filtro klasė	F5
Paviršiaus sluoksnis / Medžiaga	Balta NCS 0500
Energijos klasė	B

Acetec

•

Produktų katalogas

•

EvoAir A30T EPP G3 Balta

Atsakomybė už spausdinimo klaidas. Esant neatitikimams, taikoma švedų kalba parengta versija.

Išleidimo data: 11 kovo 2026
