Dokumentācija EvoAir A250S G2

Brošūra

Art. nr.: 30251

•

EAN: 7350072460077

EvoAir A250S G2 ir izstrādāts, koncentrējoties uz energoefektīvu darbību un augstu gaisa komfortu. Iekārta ir piemērota dzīvojamām un mazākām telpām, piemēram, birojiem, dienas aprūpes centriem un darbnīcām. Tā ir aprīkota ar rotācijas siltummaiņiem ar efektivitāti līdz 89%, EC ventilatoriem un ir sertificēta Eurovent. Iekārtu vislabāk izvietot bēniņos, noliktavās vai līdzīgās telpās.

Īpašības

Piemērots dzīvojamām un mazākām telpām, piemēram, birojiem un dienas aprūpes centriem.
Efektīvs siltummainis ar efektivitāti līdz 89%
EvoControl Touch vadības pults
Pēckarstuma baterija un sensors ir iebūvēti iekšēji
Eurovent sertificēts

Pilnīga informācija par produktu ir pieejama www.acetec.se

Acetec EvoAir ventilācijas iekārtas tiek ražotas un to kvalitāte tiek nodrošināta Älvsbynā, Zviedrijā.

Tehniskie dati

Specifikācija	Vērtība
Pieslēgšanās iespējas	Lapa
Plūsmas apjoms (l/s)	60 līdz 250
Piemērots līdz (m²)	400
Vadības iekārta	EvoControl Touch
Siltummainija veids	Rotējošais
Atrašanās vieta	Grīdas
P x A x D (mm)	960 / 710 / 780
Svars (kg)	103
Kanāla savienojums (mm)	4 x 315
Iebūvēta elektriskā baterija (W)	450 - 1700
Ventilatora jauda (W)	2 x 170
Pieslēguma spriegums (V)	1 x 230

Lai saņemtu tehnisku konsultāciju vai pieprasītu cenu piedāvājumu, lūdzu, sazinieties ar sales@acetec.se

Acetec

•

Produktu katalogs

•

EvoAir A250S G2

Spiediena un plūsmas diagramma

Kanālu savienojumi un produkta izmēri

Apzīmējums	Izmēri (mm)
A	354
B	213
C	213
D	244
E	235
F	780
G	710
H	960

Acetec

•

Produktu katalogs

•

EvoAir A250S G2

Skatīt apzīmējumus iepriekšējā attēlā.

Acetec

•

Produktu katalogs

•

EvoAir A250S G2

Uzstādīšanas instrukcijas

Art. nr.: 30251

•

EAN: 7350072460077

Vispārīgi

Installation och drifttagning ska utföras av kvalificerad personal med erforderlig branschkunskap för att säkerställa korrekt funktion.

Piemērotas vietas ir bēniņi, noliktavas telpas vai tamlīdzīgas telpas. Ierīci var novietot arī aukstās telpās. To var uzstādīt horizontāli vai vertikāli, ar pārbaudes durtiņām uz augšu vai uz sāniem. Ierīci nedrīkst uzstādīt piekārtu ar pārbaudes durtiņām uz leju.

Virtuves skapis, plīts ventilators vai cits piesārņots gaiss nedrīkst būt pieslēgts, jo tas var izraisīt smaržu pārnesi un darbības pasliktināšanos.

Minimālā apkopes telpa priekšā pārbaudes lūkas:

A100S: 450 mm
A200S: 600 mm
A250S / A400S: 700 mm

Elektrības pieslēgums

Agregāts ir iekšēji savienots un aprīkots ar vadu. Vads ir aptuveni 2 metrus garš un beidzas ar spraudni. Spraudnis tiek pievienots zemējumam 1×230 V ar 10 A lēnu drošinātāju.

Uzmanību! A400S un A390T ir aprīkoti ar kabeli un savienojuma cimdu 3×400 V, 10 A lēnās darbības drošinātājam. Arī pēcapkures baterija un devējs ir rūpnīcā jau savienoti. Vadības panelis tiek savienots ar vadības kabeli ar ātrsavienojumu. Komplektā ir iekļauts 15 metrus garš kabelis starp agregātu un vadības paneli.

Nodošana ekspluatācijā

Ievadot ekspluatācijā, gaisa plūsmas ir jānoregulē tā, lai izplūdes gaisa plūsma būtu 10-15% augstāka nekā pieplūdes gaisa plūsma (negatīvs spiediens), lai nodrošinātu drošu ekspluatāciju. Attiecas uz visiem darbības režīmiem.

Svarīgi ņemt vērā uzstādīšanas laikā

Uzstādīšanu un nodošanu ekspluatācijā veic persona ar pietiekamām nozares zināšanām, lai nodrošinātu labu darbību.
Ja iekārta netiek uzreiz nodota ekspluatācijā, visi kanālu savienojumi agregātā ir jāaizsargā, lai nepieļautu mitra vai aukstā gaisa iekļūšanu un mitruma radītos bojājumus.
Visi ekspluatācijas režīmi ir jānoregulē (Spar, Komforts un Forcing).
Vadības panelis jānovieto tā, lai lietotājam būtu ērta piekļuve un pārskats par iespējamām trauksmēm.
Lietotājam/iekārtas atbildīgajam jāinformē par vadības paneļa novietojumu un tā funkcijām.
Uzstādītājs nodod lietotājam/iekārtas atbildīgajam personālam lietošanas instrukcijas un garantijas apliecības.
Produkts jāreģistrē www.acetec.se lai garantija būtu spēkā.
Lai garantija būtu spēkā, garantijas periodā jāizmanto oriģinālie filtri.

Acetec

•

Produktu katalogs

•

EvoAir A250S G2

Rokasgrāmata

Art. nr.: 30251

•

EAN: 7350072460077

Skatīt tehnisko rokasgrāmatu šeit!

EvoControl Touch

Vadība notiek ar 4,3 collu krāsu ekrānu ar skārienjūtīgu displeju, kas nodrošina skaidru un intuitīvu lietotāja pieredzi. Sistēmai ir vadu tīkla savienojums stabilai komunikācijai, kā arī tā piedāvā mākoņpakalpojumu ar responsīvu dizainu, kas automātiski pielāgojas mobilajam tālrunim, planšetei vai datoram. Uzlabotā funkcionalitāte ļauj precīzi kontrolēt iekštelpu klimatu, pielāgot darbību atbilstoši vajadzībām un uzraudzīt sistēmu reālajā laikā.

Komponenti

EvoControl Touch sastāv no šādām daļām:

Displejs

4,3 collo color panel con touch capacitivo.

Galvenā karte

Drošības slēgums 5x20 mm, 200 mAT, 230 VAC
Tīkla ligzda RJ45
Baterija CR3225
USB savienojums

Pievienots

15 m kabelis 4×0,25 mm2 (maksimālais garums 50 m)
4 plastmasas distancers
Skruv (ārējai montāžai)

Displeja montāža

Sensor panel jāuzstāda siltā, no laika apstākļiem aizsargātā un sausā telpā, kur tā ir labi redzama un viegli pieejama lietotājam. Izvairieties no uzstādīšanas telpās ar augstu gaisa mitrumu vai kondensāta veidošanās risku.

Atdaliet rāmi no displeja, turot rāmja malas un viegli piespiežot displeju.
Atskrūvējiet četras skrūves displeja sānos.
Uzstādiet sienas plāksni virs esošās sienas rozetes vai uz tās ar plastmasas distancēm un skrūvēm.
Pievienojiet vadu displeja kontaktligzdai.
Kabeļus var atvienot no kontaktligzdas, ievietojot priekšmetu (piemēram, mazu adatu) spraugā virs kabeļa.
Pārbaudiet, vai vadi ir pareizi pievienoti un neviena vada daļa neizvirzās ārā!

Vēlaties sīkāku aprakstu ar attēliem? Noklikšķiniet uz saites vai nolasiet QR kodu augšā. Skatīt 6. sadaļu.

Acetec

•

Produktu katalogs

•

EvoAir A250S G2

EvoControl Touch displeja izvēlne

1. izvēlne

Siltuma reģenerācija aktīva / Pēckarstuma reģenerācija aktīva / Dzesēšana aktīva / Atkausēšana aktīva
Temperatūras iestatījums aktīvā darbības režīms
Darbības režīma aktivizēšana
Ārējā darba režīma indikācija, gaisa kvalitātes kontrole, ugunsgrēks, apstāšanās
Dažādi trauksmes signāli (skatīt trauksmes signālus tehniskajā rokasgrāmatā), mākoņpakalpojums, tīkls
Pāriet uz izvēlni 2
ECO funkcijas aktivizēšana (jāaktivizē parametrs 400)
Sleep režīma aktivizēšana (jāiestata laiks), lai deaktivizētu, nospiediet pogu un turiet to nospiestu 2 sekundes
Pārspiediena funkcijas aktivizēšana (kaminu funkcija)
Forced timer activation
Aktīva apturēšana, lai aktivizētu, turiet pogu 2 sekundes / Aktīvs cits darbības režīms vai ierīce atrodas gaidīšanas režīmā (taimeris, ārējā vadība)

2. izvēlne

Reāllaika mērījumu rādīšana
Laika meniu
Trauksmes apstiprinājums un vēsture
Servisa izvēlne. Nepieciešams PIN kods 1
Iestatījumu izvēlne. Parastajiem iestatījumiem nepieciešams PIN kods 1, bet papildu iestatījumiem – PIN kods 2.
Sistēmas informācija

Acetec

•

Produktu katalogs

•

EvoAir A250S G2

Ātrā rokasgrāmata EvoControl Touch

Šī īsā rokasgrāmata attiecas uz standarta agregātiem bez piederumiem. Lai iegūtu pilnīgas tehniskās instrukcijas, izmantojiet saiti rokasgrāmatas pirmajā lapā vai nolasiet QR kodu.

1. solis)

Nospiediet Izvēlnes poga:
Simbols EvoControl iestatījumi

2. solis)

Nospiediet pogu Iestatījumi:
Simbols EvoControl iestatījumi

3. solis)

Ievadiet autorizācijas kodu 6374 pamata iestatījumiem vai 8990 papildu iestatījumi un drukāšana Ievadiet.

4. solis)

Nospiediet pogu Ventilators:
Simbols EvoControl ventilators

5. solis)

Izmantojiet bultu taustiņus, lai pārvietotos uz parametriem, kurus vēlaties mainīt.
Izmantojiet mīnus un plus, lai mainītu vērtību.
Saglabājiet vērtību ar pogu Saglabāt (redzams tikai tad, kad mainās vērtība).
Spiediens Atpakaļ lai atgrieztos sākuma izvēlnē.

Saskarnes 1. solis

Saskarnes 2. solis

Saskarnis - meniu mygtas vidus EvoControl valdība

Saskarnes 3. solis

Saskarnis - Piesakies ar piekļuves kodu EvoControl vadība

Saskarnes 4. solis

Saskarnes 5. solis

- Parametrs 100 mainās tikai augšēji pieslēgtajos agregātos, A600ST, A900ST, M1 un M2.
- Tas nedrīkst mainīt ne uz A30T, ne arī uz sānu pievienotajiem agregātiem.
- Ja nepieciešams mainīt labās un kreisās puses izpildījumu augšējā savienojuma agregātiem, skatieties attiecīgo rokasgrāmatu, lai uzzinātu pareizo procedūru.

Acetec

•

Produktu katalogs

•

EvoAir A250S G2

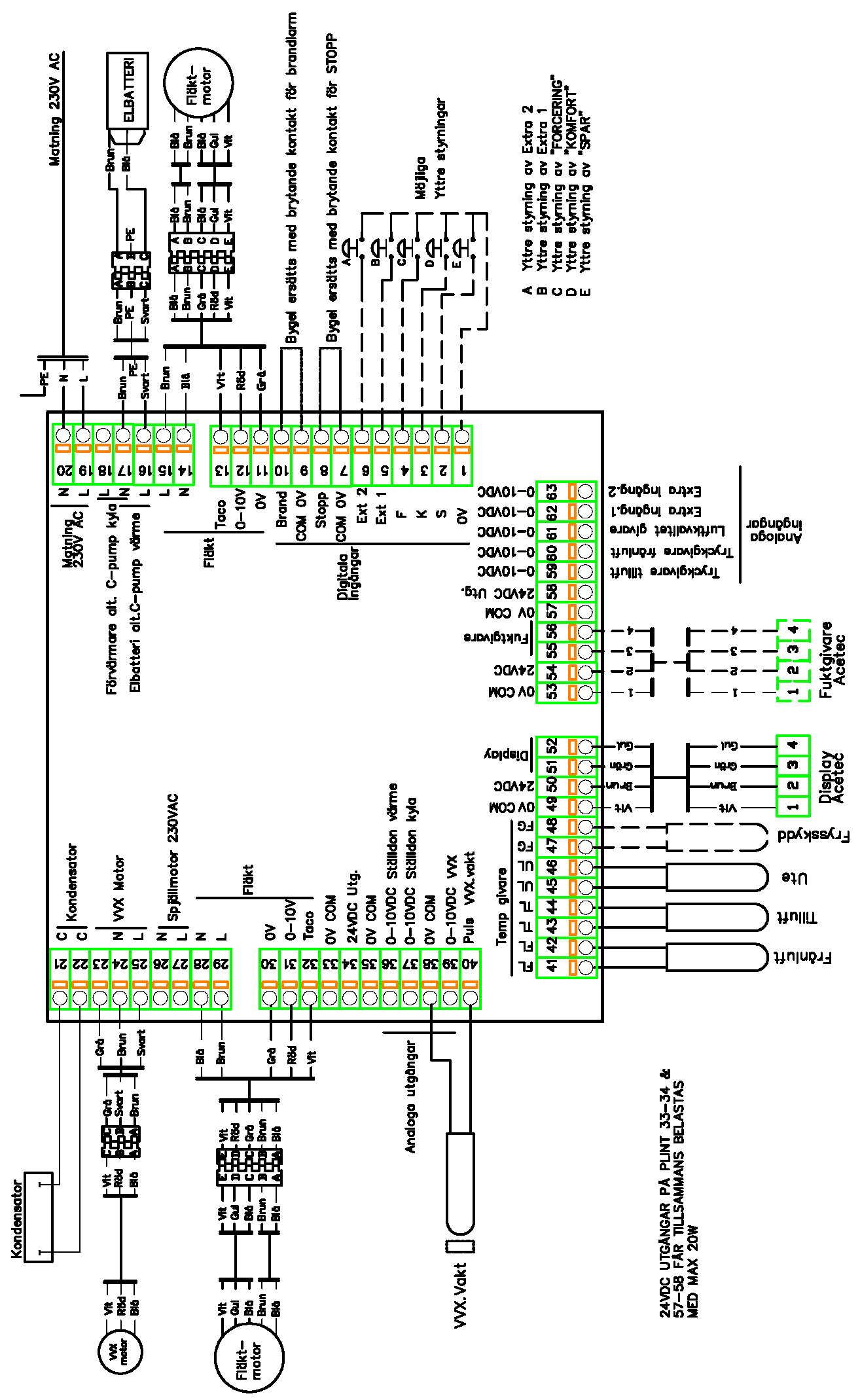

Elektroshēma

Art. nr.: 30251

•

EAN: 7350072460077

Acetec

•

Produktu katalogs

•

EvoAir A250S G2

Acetec

•

Produktu katalogs

•

EvoAir A250S G2

Ekspluatācija un apkope

Art. nr.: 30251

•

EAN: 7350072460077

Pirms darba ar agregātu

Ar ierīci drīkst strādāt un apkalpot tikai pilnvarots personāls. Šī instrukcija attiecas uz visām iekārtām un apraksta darbības principus, apkopi, problēmu novēršanu un drošības pasākumus. Mērķis ir nodrošināt ilgu kalpošanas laiku, augstu ekspluatācijas uzticamību un energoefektīvu darbību.

Ierīcē ir elektriskās un kustīgās daļas. Neraugoties uz iebūvēto aizsardzību, apkalpošanas un apkopes laikā pastāv elektriskās strāvas trieciena, saspiešanas un sagriešanas risks. Vienmēr ievērojiet norādījumus.

Vispārīga informācija par agregātu

Agregāts ir paredzēts komfortablai ventilācijai un gaisa apstrādei. Darba temperatūras, gaisa mitruma robežas un vides prasības atšķiras atkarībā no modeļa. Agregāts jānovieto sausā un viegli pieejamā vidē. Izvairieties no ekspluatācijas korozīvā vai sprādzienbīstamā vidē.

Apkopes intervāli un pārbaudes grafiks

Veiciet apkopi vismaz divas reizes gadā vai biežāk, ja slodze ir liela. Papildiniet ar intervāliem konkrētiem komponentiem, kā norādīts zemāk:

Filtra nomaiņa: ik pēc 3–6 mēnešiem vai pēc noteiktā darba stundu skaita.
Vienības un līstu pārbaude: katrs pakalpojums.
Ventilatoru gultņu un motoru pārbaude: katru gadu.
Rotora vai siltummaina tīrīšana: katru gadu.
Sensoru un vadības sistēmu kontrole: katru gadu.

Skatīt apkopes procedūru (tīrīšana, demontāža utt.) nākamajā lapā..

Acetec

•

Produktu katalogs

•

EvoAir A250S G2

Apkalpošanas procedūra

Pirms apkopes izslēdziet ierīces strāvas padevi, izmantojot drošinātāju vai kontaktdakšu.
Darba laikā nodrošiniet ierīci pret nejaušu atkārtotu pieslēgšanu.
Pirms darba uzsākšanas pagaidiet, līdz visas kustīgās daļas ir pilnībā apstājušās.
Lietojiet individuālos aizsardzības līdzekļus, piemēram, aizsargcimdus un aizsargbrilles. Strādājot ar putekļiem, lietot respiratoru.
Veicot apkopi, marķējiet ierīci ar brīdinājuma zīmi.
Atveriet pārbaudes lūkas vai paneļus (piemēram, atskrūvējiet skrūves ar piemērotu sešstūra atslēgu).
Izņemiet vecos filtrus, izvelkot tos taisni no to stiprinājumiem.
Nosūciet iekšpusi un notīriet virsmas ar maigu tīrīšanas līdzekli (izvairieties no spēcīgiem šķīdinātājiem).
Lai atvieglotu iekšējo tīrīšanu, ventilatori, kas aprīkoti ar elektrisko savienojumu, var tikt izņemti no agregāta (pirms detaļu demontāžas dokumentējiet elektrisko savienojumu).
Vajadzības gadījumā notīriet rotoru vai siltummaini, izmantojot ieteicamo metodi.
Pārbaudiet blīvējumus, blīvējumus un līstes.
Uzstādiet jaunus filtrus un pareizi atkārtoti uzstādiet detaļas. Oriģinālos filtrus var pasūtīt www.acetec.se
Pārbaudiet, vai viss ir droši piestiprināts, un aizveriet atvērumus.
Pirms iekārtas nodošanas ekspluatācijā atkārtoti uzstādiet visus aizsargus un pārliecinieties par tās pareizu darbību.

Pēc apkalpošanas pabeigšanas

Atvienojiet strāvu.
Ieslēdziet agregātu.
Pārbaudiet gaisa plūsmu, ventilatora ātrumu un spiediena līdzsvaru.
Pārskatiet trauksmes žurnālus un iespējamās kļūdu indikācijas.
Klausieties, vai nav dzirdamas skaņas vai vibrācijas.
Pārbaudiet darbību dažādos režīmos (augsts/zems, apvedceļš utt.).

Acetec

•

Produktu katalogs

•

EvoAir A250S G2

Kļūdu novēršana un darbības traucējumi

Ja rodas darbības traucējumi, pirms sazināties ar klientu atbalsta dienestu, pārbaudiet šādus punktus:

Nav darbības: pārbaudiet drošinātājus, strāvas padevi, kontaktdakšu.
Zems gaisa plūsmas ātrums: pārbaudiet filtrus, ventilatoru motorus un siksnu spriegojumu.
Nenormāla skaņa vai vibrācija: pārbaudiet stiprinājumus, gultņus un līdzsvaru.
Kļūdas indikācija no devēja: Pārbaudiet kabeli, sensoru un savienojumus.
Vadības sistēmas kļūda: pārbaudīt komunikāciju un parametrus.

Ja problēma joprojām pastāv, sazinieties ar Acetec klientu atbalsta dienestu.

Dokumentācija un rezerves daļas

Visi apkopes pasākumi jādokumentē apkopes protokolā, norādot datumu, parakstu un veiktos pasākumus. Lai saglabātu garantiju, izmantojiet tikai oriģinālās rezerves daļas un oriģinālos filtrus.

Filtru, ventilatoru un citu komponentu pasūtīšanu var veikt www.acetec.se

Tehniskā datu lapa

Art. nr.: 30251

•

EAN: 7350072460077

Specifikācija	Vērtība
Garantijas nosacījumi	AG20
CE	Jā
EcoDesign	Jā
EuroVent	Jā
Vadības iekārta	EvoControl Touch
Mākoņpakalpojums	Jā
Plūsmas apjoms (l/s)	60 - 250
Piemērots līdz (m²)	400
Pieslēgšanās iespējas	Lapa
Pielāgojams H/V	Nē
Atrašanās vieta	Grīdas
Uzstādīšana aukstā telpā	Jā
Kanāla savienojums (mm)	4 × 315
Siltummainija veids	Rotējošais
Jauda, ventilators, nom (W)	2 × 170
Elektrisko akumulatoru jauda, nom (W)	450 - 1700
Pieslēguma spriegums (V)	1 × 230
Apsardze (A)	10
IP klase	IP21
Iebūvēta elektriskā baterija EV	Jā
Akumulatora komplekts EV (piederums)	Nē
Akumulatoru komplekts FV (piederumi)	Nē
Ūdens bateriju komplekts (piederumi)	Jā
P x A x D (mm)	960 / 710 / 780
Svars (kg)	103
Filtra klase	F7
Virskārta / Materiāls	Magnelis
Korozijas klase	C4
